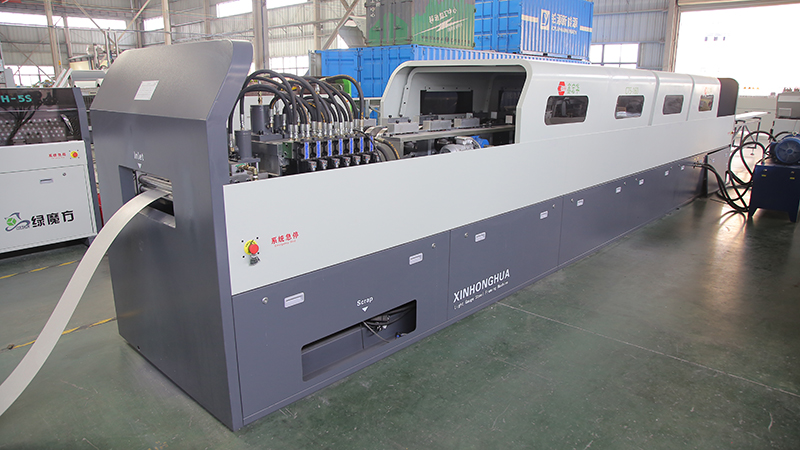

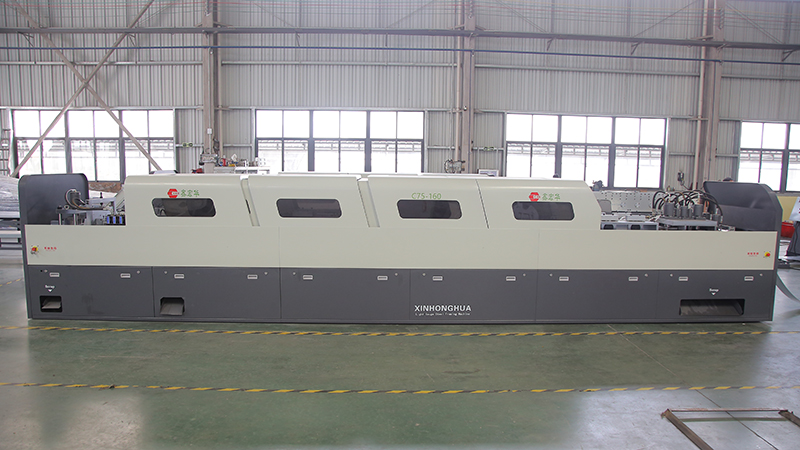

Machine de charpente en acier d’épaisseur ou calibre léger XHH-C75-160
Conçue comme une solution polyvalente, la machine de charpente en acier d’épaisseur légère produit efficacement les structures de charpente et de fermes plus lourdes et plus larges. Elle renferme une plage de largeur de 0.75 à 1.6 mm, et celle d’épaisseur de 0.6 à 1.5 mm. Ceci la rend appropriée à une variété d’applications résidentielles et commerciales.
| Modèle | C75-89-100-140 |
| Dimension | 8000*1600*1900mm |
| Puissance du servomoteur principal | 14kW |
| Moteur hydraulique | 11kW |
| Étapes de profilage | 17 étapes |
| Vitesse de profilage | 35 m/min (sans poinçonnage et découpe) |

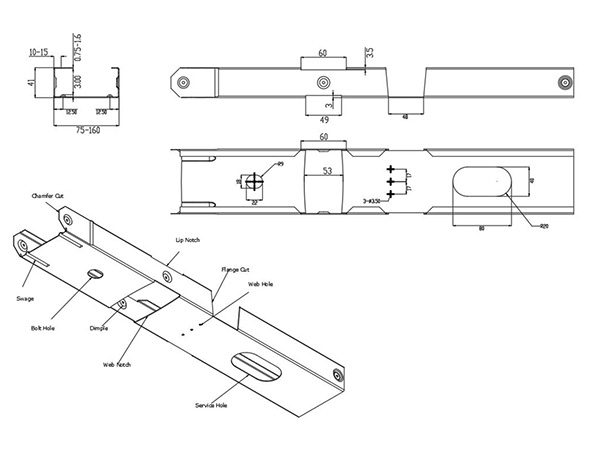

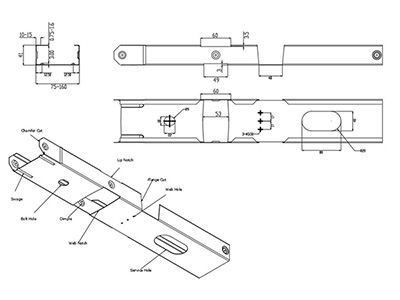

| Largeur effective pour le canal C | 75mm, 89mm, 100mm, 140mm |
| Hauteur de la bride | 41mm |
| Lèvre | 10mm |
| Épaisseur du matériau | 0.6-1.5mm |
| Tolérance pour la découpe et le poinçonnage | ±1mm |
| Tolérance pour le profilage | ±1mm |
| Système de contrôle | Système de contrôle informatique IPC |
| Rouleaux | Cr12 |
| Matériau pour l'arbre | 40Cr |
| Matériel du perforateur | Cr12Mov |
| Matériel pour le coupeur | Cr12Mov |
-
-

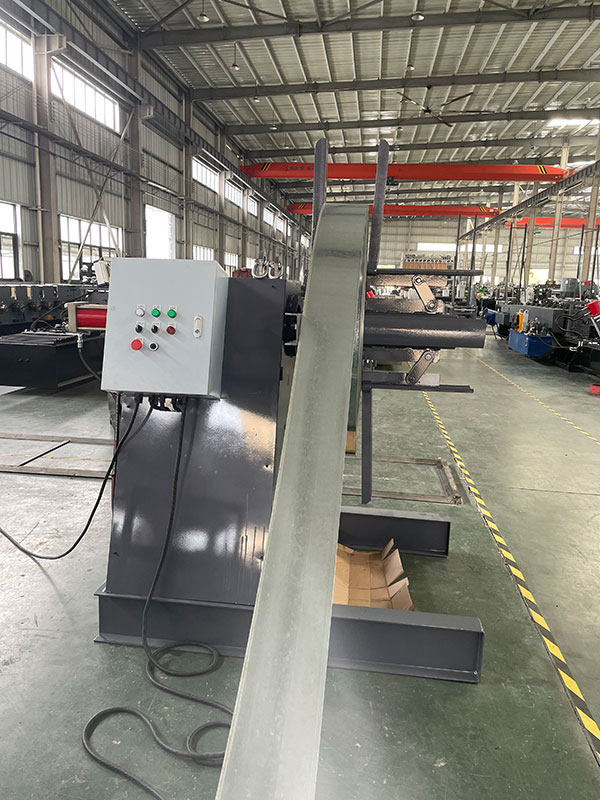

Dérouleur
- Dispositif de démarrage/arrêt automatique, convertisseur entraîné par un moteur
- Largeur de la bande : ≤500 mm
- Diamètre extérieur de la bobine : ≤1300 mm
- Charge nominale : 3 T
- Puissance du moteur principal : 4 kW
- Largeur du matériau : 50-500 mm
- Diamètre intérieur : 450-530 mm
-
-

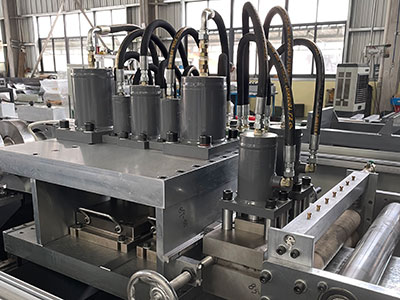

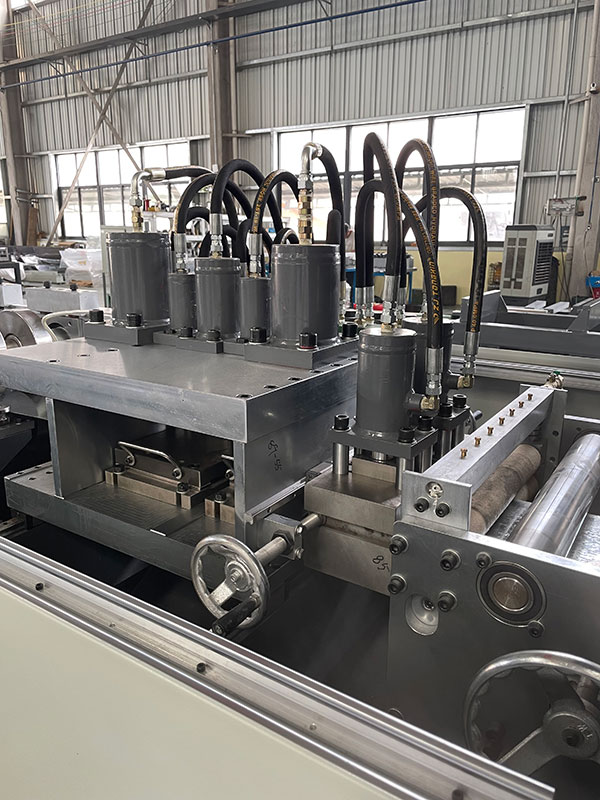

Matrice de découpe et de poinçonnage hydraulique
- Méthode de poinçonnage : Pré- et post-poinçonnage
- Matériau de la matrice : Cr12Mov
- Méthode de découpe : Coupeur de profilage, cisaille de détourage avec à trois lames
- Matériau de la lame : Cr12Mov
- Traitement de surface : Semi-finition CNC, traitement sous vide à 58-60HRC, finition CNC
-
-
Rouleau de profilage
- Matériau : Cr12
- Semi-finition CNC, traitement thermique sous vide 60-62HRC, finition CNC de précision IT5, placage au chrome dur.
-
-

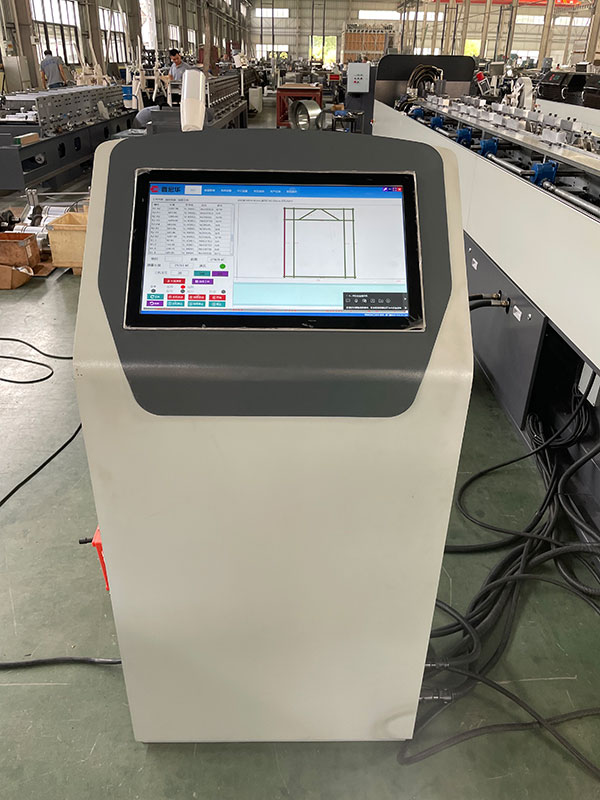

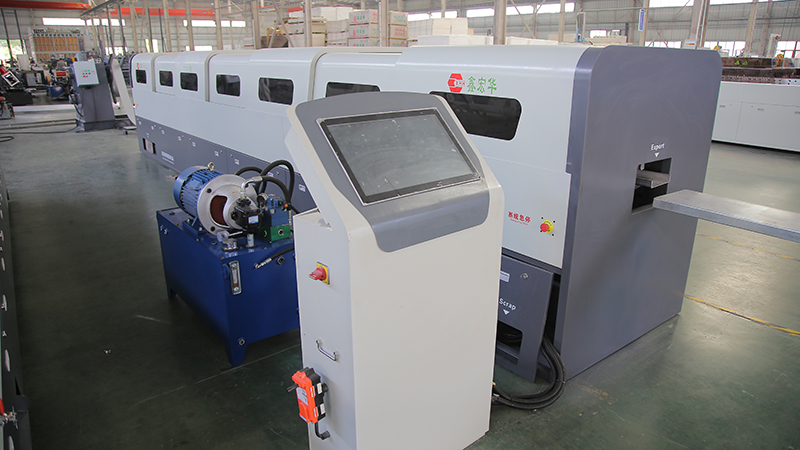

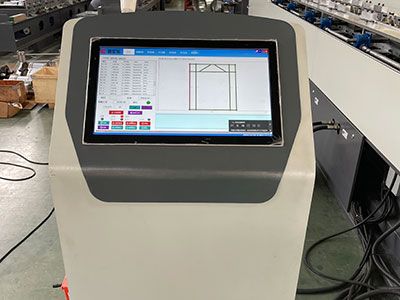

Système de contrôle
- 1 unité de contrôle IPC
- 1 unité de contrôleur PLC
- 3 logiciels de contrôle NC
- Contrôle de la position de poinçonnage
- Contrôle de la position de coupe
- Contrôle de la quantité de lots de production
- Contrôle de la quantité de détails de lots
- Surveillance en temps réel pendant la production
- Contrôle et maintenance à distance
- Système de profilage principal
- Dérouleur hydraulique de 3 tonnes
- Système de servomoteur
- Système de contrôle par ordinateur IPC (ordinateur portable Lenovo)
- Logiciel de production (1 unité)
- Logiciel de conception Vertex, licence d'utilisation (pour toujours)
- Dispositif de poinçonnage automatique hydraulique (Encoche Web/lèvre, sertissage, trou de service, chanfrein, alvéole, trou de boulon)
- Dispositif de post-coupe hydraulique (matériau : Cr12Mov)
- Dispositif d’impression automatique
- Table de sortie (4 m)
-
