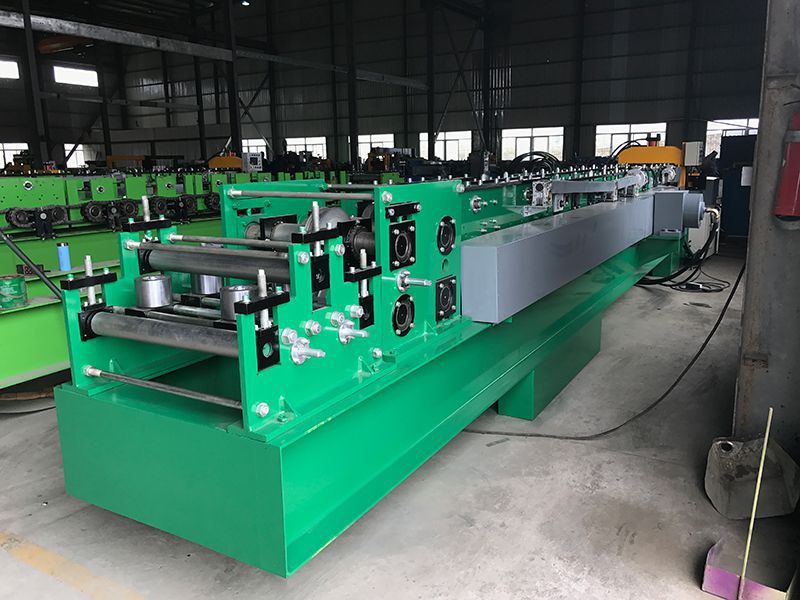

Ligne de profilage pour pannes C (Réglage entièrement automatique) C80-300
La ligne de profilage pour pannes C80-300 est équipée d'un système de réglage automatique de la taille du produit en 1 minute sans avoir à remplacer les rouleaux ou les entretoises. On peut régler la largeur entre 80 mm et 300 mm et l'épaisseur du produit entre 1,2 mm et 3,0 mm. Le dispositif de perforation disponible en option permet de percer des trous à n'importe quel endroit de la panne.
Modèle | C80-300 |
Dimensions | 7800*1700*1600mm |
Puissance du moteur hydraulique | 22kW |
Puissance du moteur pour le réglage de la taille C | 0.37kW*2+0.75kW |
Puissance du moteur pour le guidage | 0.18kW*2 |
Puissance du moteur pour ajustement du trou de perforation | 0.18kW*2 |
Étapes de profilage | 13 étapes + 3 étapes pour le remodelage |
Vitesse de profilage | 8m/min, 16m/min, 25m/min |
Tension | 380V/50HZ/3PH |

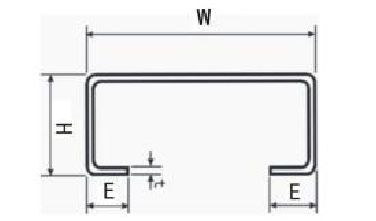

Largeur effective | 80-300mm |
Largeur du matériau | 122-402mm |
Hauteur du flanc | 35-100mm |
Épaisseur du matériau | 1.2-3.0mm |
Système de contrôle | Contrôle par ordinateur PLC |
Rouleaux | Fabriqué en acier Gcr15, soumis à un traitement thermique, chromage dur à la surface des rouleaux |
Matériau de l'arbre | Acier 40Cr |
Matériau du poinçon | Cr12Mov |
Matériau du coupeur | Cr12Mov |
-
-

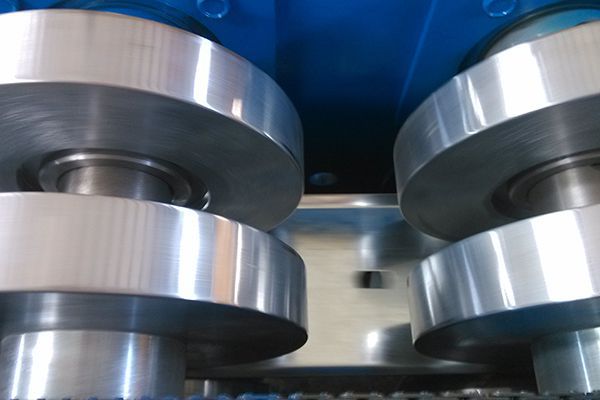

Les rouleaux sont fabriqués à partir d'un acier à roulement de haute qualité GCr15 et sont usinés avec des tours CNC et soumis à un traitement thermique. Le placage au chrome dur ou le revêtement en oxyde noir sont disponibles en option. Intégrant un rouleau de guidage du matériau d'alimentation, le châssis est constitué d'acier soudé de type H 400#.
-
-

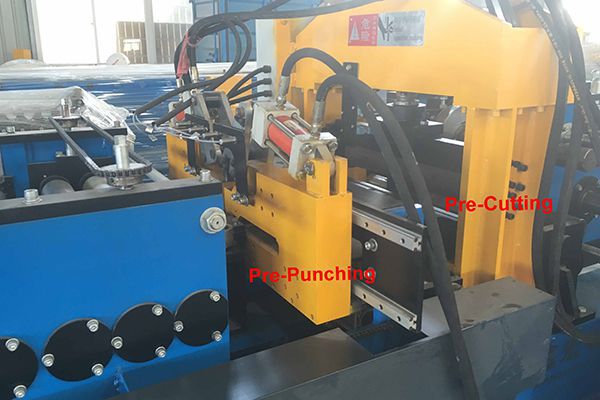

Le système de poinçonnage est tout spécialement conçu pour les pannes en C afin de permettre un poinçonnage automatique et d'améliorer l'efficacité du traitement.
- Profileuse principale pour pannes
- Dérouleur manuel 3 tonnes
- Dispositif de guidage automatique
- Dispositif de remodelage automatique

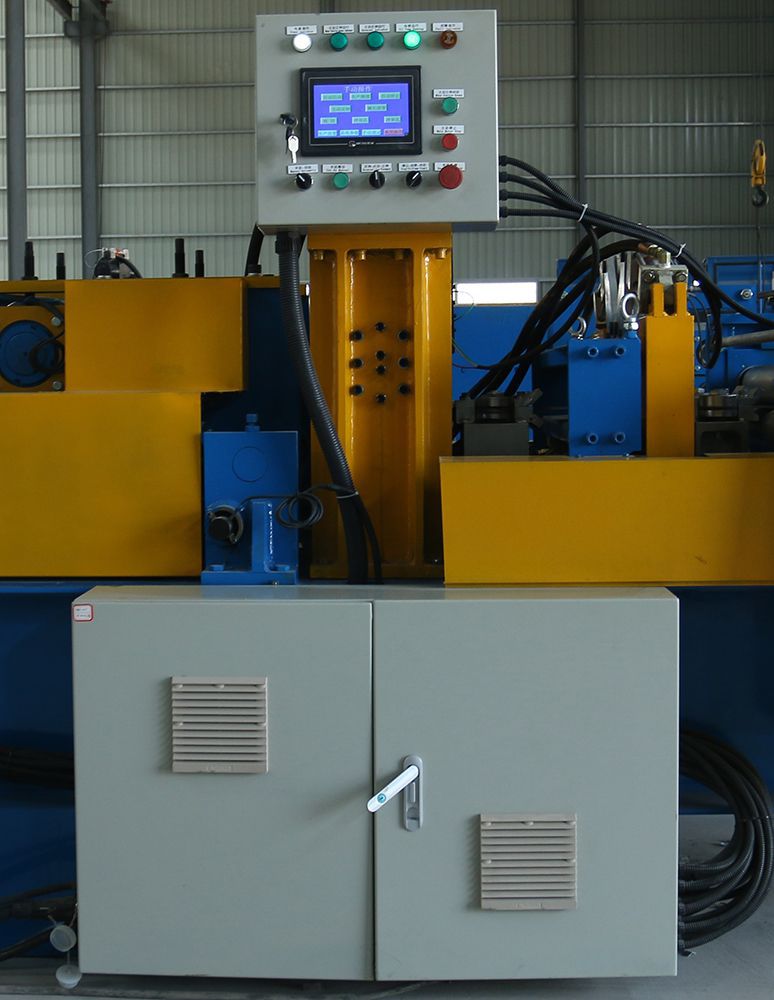

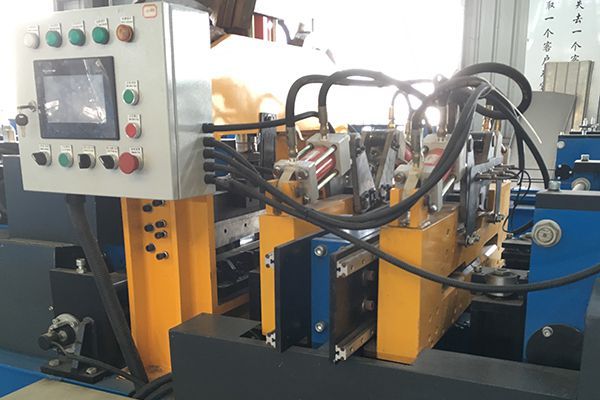

- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Système de moteur hydraulique
- Dispositif de préperforation (le client décide de la taille des trous de perforation)
- Dispositif de pré-découpe (possibilité de prévoir un dispositif de post-découpe)

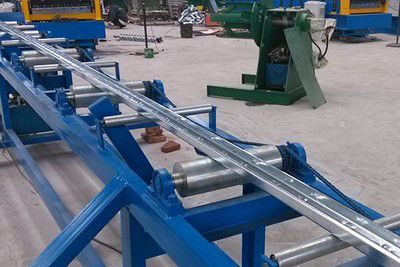

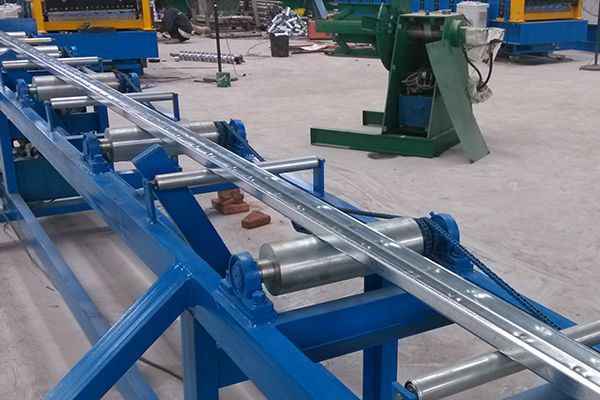

- Table de sortie
- Manuel d'utilisation
