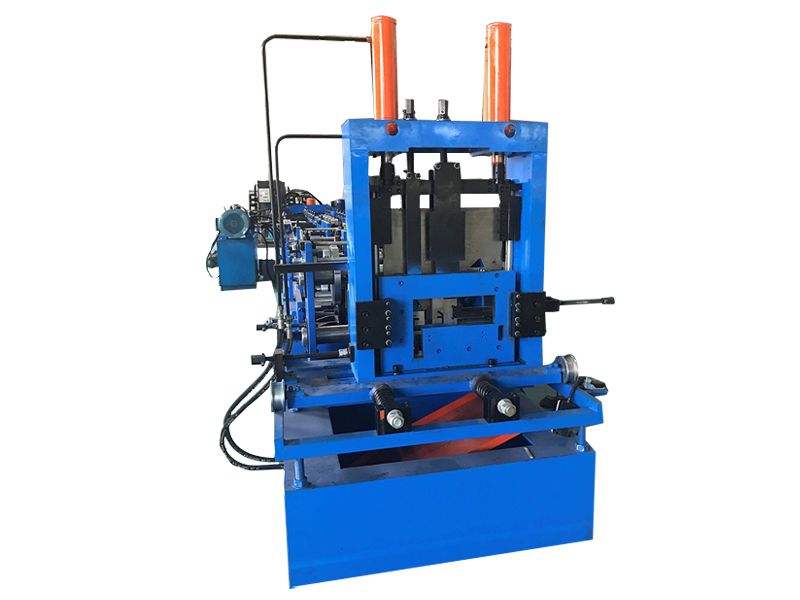

Ligne de profilage pour pannes C, Z (Réglage entièrement automatique)

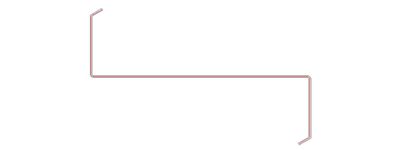

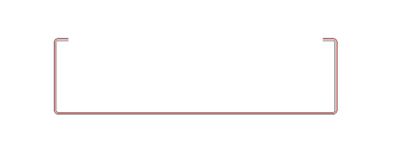

La ligne de profilage pour pannes C, Z est un équipement de profilage entièrement automatique de conception optimisée, destinée à produire des pannes C et Z, avec changement automatique. Cette profileuse pour profilés fournit des pannes C dans une gamme de largeur de 80 à 300 mm et des pannes Z d'une largeur de 100 à 300 mm.
Caractéristiques- Changement en 1 minute pour différentes tailles de production.
- Variation de taille sans retirer les rouleaux ou les entretoises.

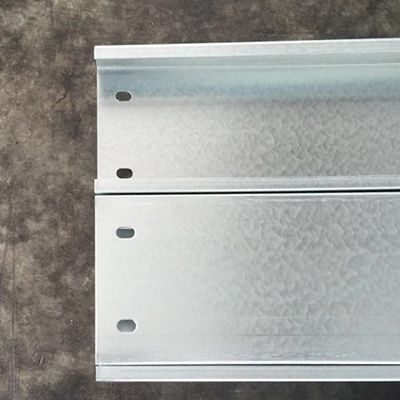

- Perforation optionnelle à n'importe quel endroit de la panne.
| Modèle | C80-300/Z100-300 |
| Dimensions | 7800*1700*1600mm |
| Puissance du moteur hydraulique | 22kW |
| Étapes de profilage | 13 étapes + 3 étapes pour le remodelage |
| Vitesse de profilage | 8m/min, 16m/min, 25m/min |
| Tension | 380V/50HZ/3PH |
| Largeur effective | C:80-300mm Z:100-300mm |
| Hauteur du flanc de panne | C:40-100mm Z:50-100mm |
| Lèvre de la panne C/Z | 10-20mm |
| Épaisseur du matériau | 1.2-3.0mm |
| Système de contrôle | Contrôle par ordinateur PLC |
| Rouleaux | Fabriqué en acier Gcr15, soumis à un traitement thermique, chromage dur à la surface des rouleaux |
| Matériau de l'arbre | Acier 40Cr |
| Matériau du poinçon | Cr12Mov |
| Matériau du coupeur | Cr12Mov |
-
-
Système de poinçonnage avec 4 cylindres, disponible pour les trous simples et doubles
-
-

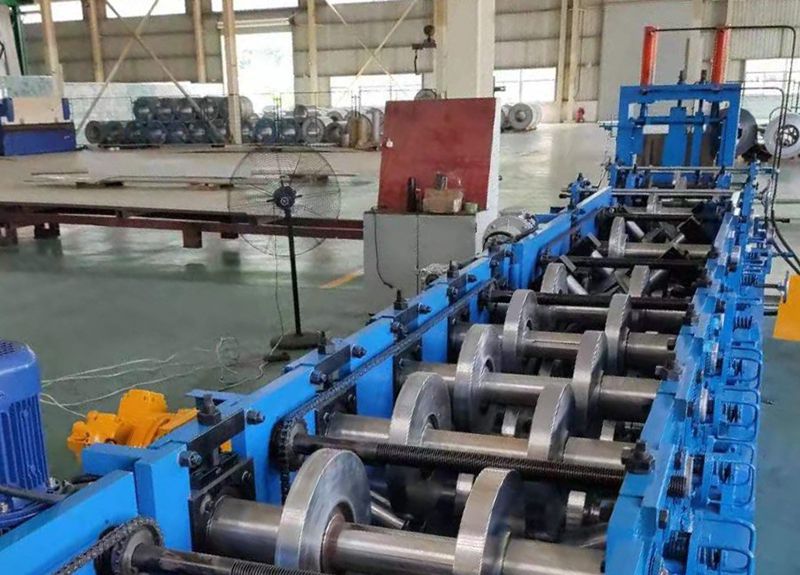

Les rouleaux sont fabriqués à partir d'un acier à roulement de haute qualité GCr15 et sont usinés avec des tours CNC et soumis à un traitement thermique. Le placage au chrome dur ou le revêtement en oxyde noir sont disponibles en option. Intégrant un rouleau de guidage du matériau d'alimentation, le châssis est constitué d'acier soudé de type H 400#.
-
-
Le système de poinçonnage est tout spécialement conçu pour les pannes en C afin de permettre un poinçonnage automatique et d'améliorer l'efficacité du traitement.
-
-

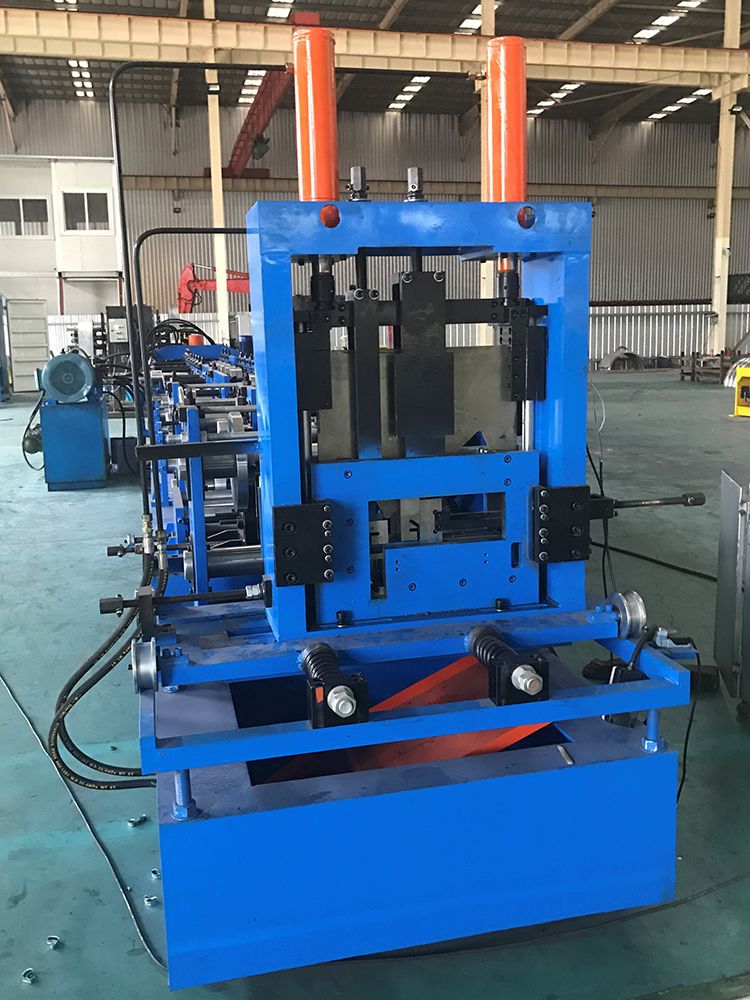

Avec le système de pré-coupe et le système de post-coupe, il n'est pas nécessaire de changer de coupeur pour des tailles variées.
- Profileuse principale pour pannes
- Dérouleur manuel 3 tonnes
- Dispositif de guidage automatique
- Dispositif de remodelage automatique

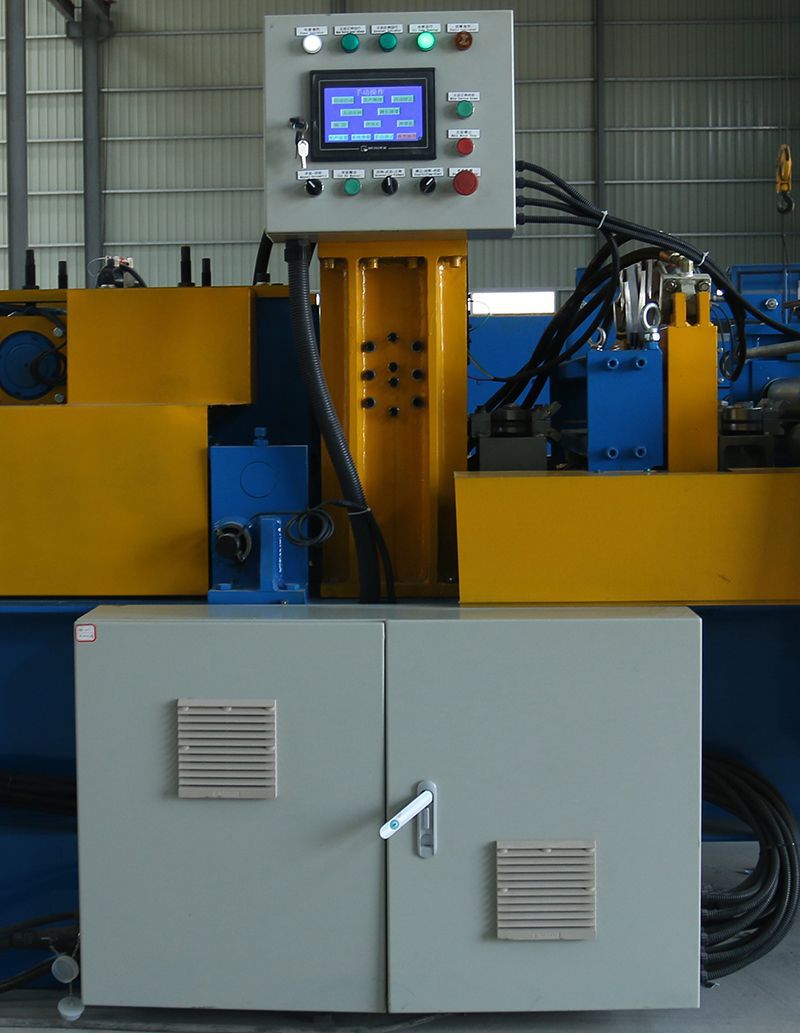

- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Système de moteur hydraulique
- Dispositif de préperforation (le client décide de la taille des trous de perforation)
- Dispositif de pré-découpe (possibilité de prévoir un dispositif de post-découpe)
- Table de sortie
- Manuel d'utilisation
-
