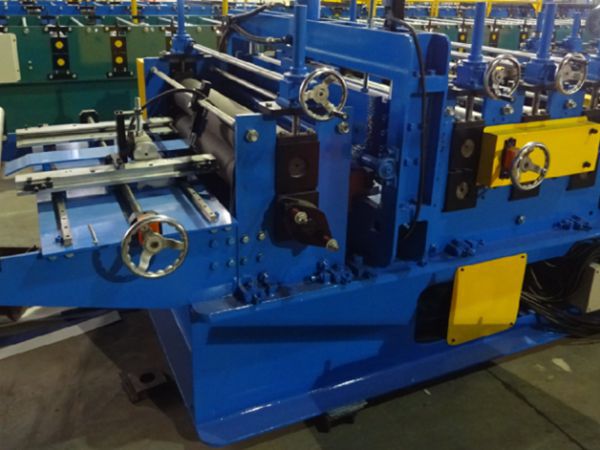

Profileuse à joint debout pour profilage de toiture en une seule opération YX65-300-400-500
La profileuse à joint debout YX65-300-400-500 a été conçue et produite pour la fabrication de profilés coniques par profilage unique et refendage. Cette ligne de profilage hautement performante permet de réaliser des profilés droits et coniques de grande solidité.Grâce à sa structure compacte, elle peut être chargée dans un conteneur 40GP pour un transport facile. Simple d’utilisation permettant à l’opérateur de gagner en productivité, cet équipement peut être personnalisé en fonction des besoins du client.
- Cette machine peut fabriquer des profilés droits et des profilés coniques.

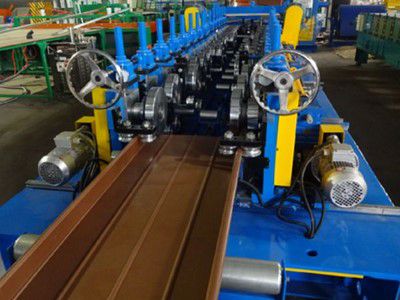

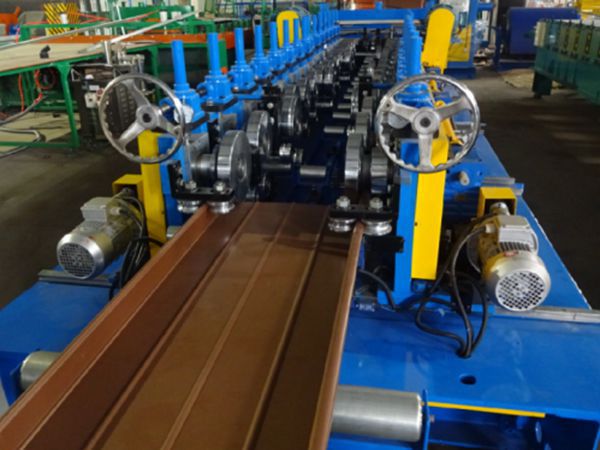

- Le profilé conique est formé en une seule fois.

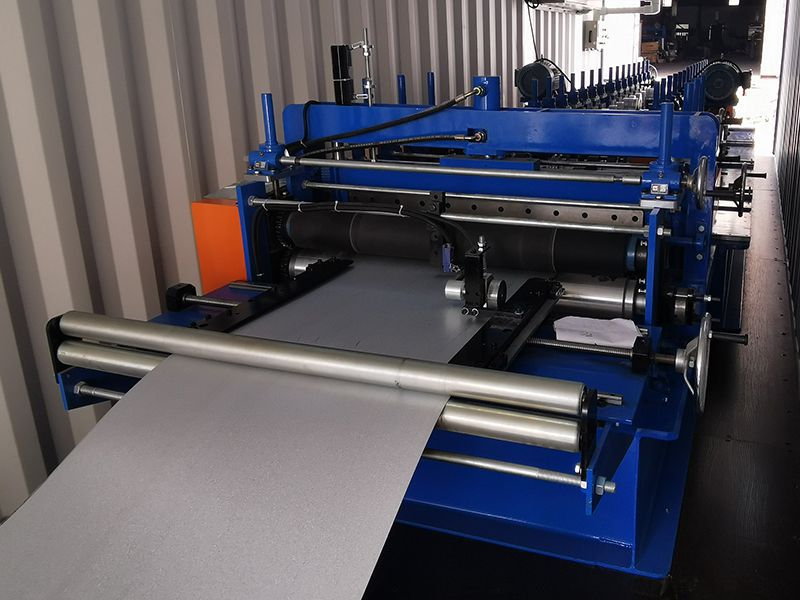

- Conception intelligente, possibilité de fixation dans un conteneur 40GP, transport facile sur le site.
- Fonctionnement facile, faible coût d'entretien
Modèle | YX65-300-400-500 |
Dimensions | 7000*2000*1050mm |
Puissance du moteur d'entraînement principal | 7.5kW*2 |
Puissance hydraulique pour la pré-découpe | 3kW |
Servomoteur (Schneider; permet de changer de type) | 2kW |
Moteur (pour contrôler l'angle) | 1.1kW*2 |
Moteur (pour la découpe) | 1.1kW |
Moteur (pour le dispositif d'alimentation) | 4kW |
Étapes de profilage | 18 étapes |
Vitesse de profilage | 8-15m/min |
Tension | 380V/50HZ/3PH |

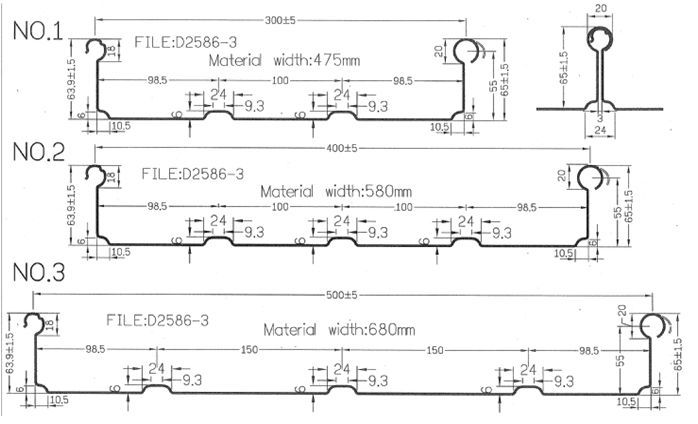

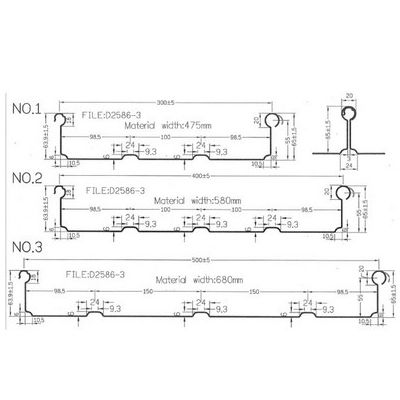

Largeur effective d’un profilé droit | Le plus étroit: 200mm ; le plus large: 700mm |

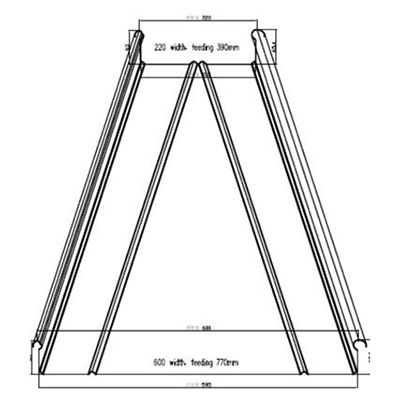

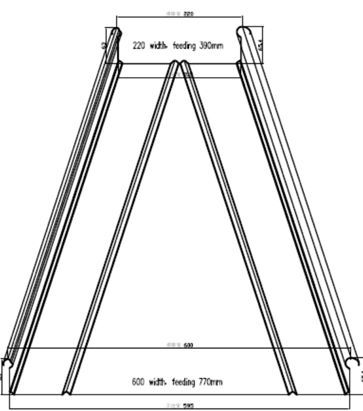

Largeur effective d'un profilé conique | Le plus étroit pour le côté conique: 220mm ; le plus large pour l'autre côté: 700mm (Plage de pente: 0~2.5 degrés) |
Hauteur de la toiture | 65mm |
Épaisseur de l'aluminium | 0.8-1.2mm |
Épaisseur de l'acier | 0.6-0.8mm |
Système de contrôle | Contrôle PLC |
- Profileuse principale pour la fabrication de toits droits et coniques
- Dérouleur manuel de 5 tonnes ou dérouleur hydraulique de 5 tonnes

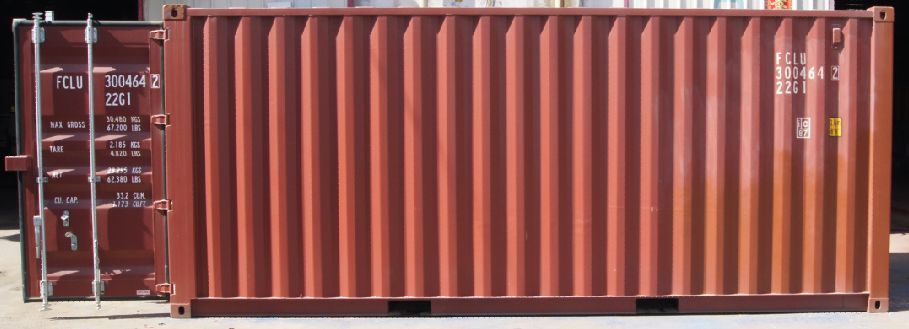

- Nouveau conteneur 40GP

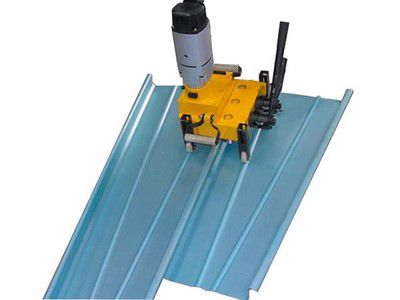

- Sertisseuse automatique
- Sertisseuse manuelle
- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Dispositif pour la réalisation d'une toiture à joint debout conique en une seule opération de profilage
- Table de sortie
- Manuel d'utilisation
