Ligne de profilage pour pannes Z (Réglage entièrement automatique) Z100-300

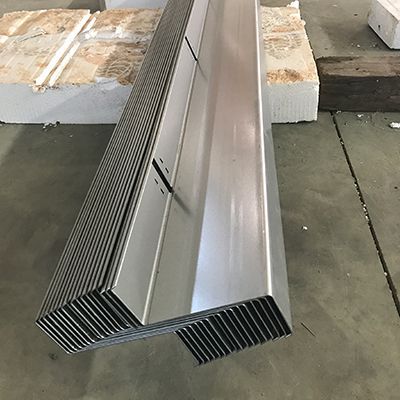

La ligne de profilage pour pannes Z ajustable automatiquement Z100-300 est spécialement conçue pour le profilage automatique des pannes en Z formées à froid. Le réglage de la largeur s'effectue en 1 minute, de 100 mm à 300 mm. Cette machine peut profiler des matériaux d'une épaisseur de 1,2 à 3,0 mm. Elle présente une vitesse de production à trois niveaux: 8 m/min, 16 m/min et 25 m/min.
- Possibilité de fabriquer diverses tailles de pannes Z sans changer de rouleau ou d'entretoise
- Système de prédécoupe sans changer de coupeur pour des tailles variées

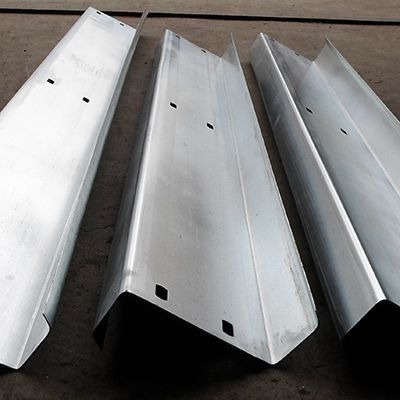

- Perforation en option à n'importe quel endroit de l'âme et de la bride de la panne
Modèle | Z100-300 |
Dimensions | 7800*1700*1600mm |
Puissance du moteur hydraulique | 22kW |
Puissance du moteur pour ajustement du trou de perforation | 0.18kW*2 |
Étapes de profilage | 13 étapes + 3 étapes pour le remodelage |
Vitesse de profilage | 8m/min, 16m/min, 25m/min |
Tension | 380V/50HZ/3PH |
Largeur effective | 100-300mm |
Hauteur de la toiture | 40-100mm |
Épaisseur du matériau | 1.2-3.0mm |
Système de contrôle | Contrôle par ordinateur PLC |

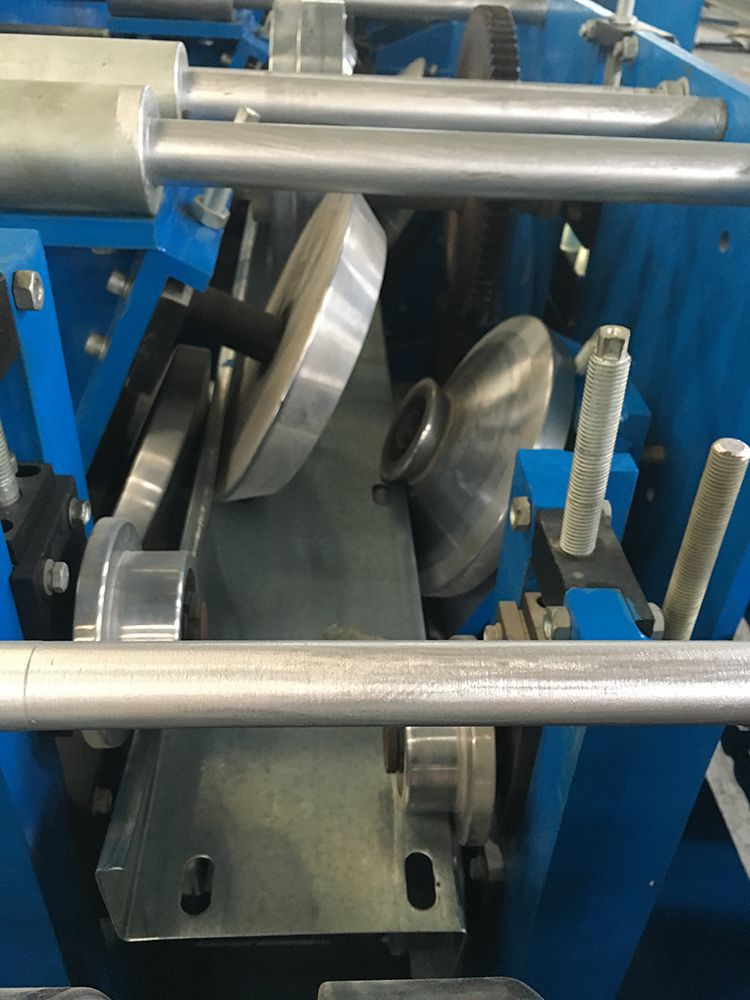

Rouleaux | Fabriqué en acier Gcr15, soumis à un traitement thermique, chromage dur à la surface des rouleaux |
Matériau de l'arbre | Acier 40Cr |
Matériau du poinçon | Cr12Mov |
Matériau du coupeur | Cr12Mov |

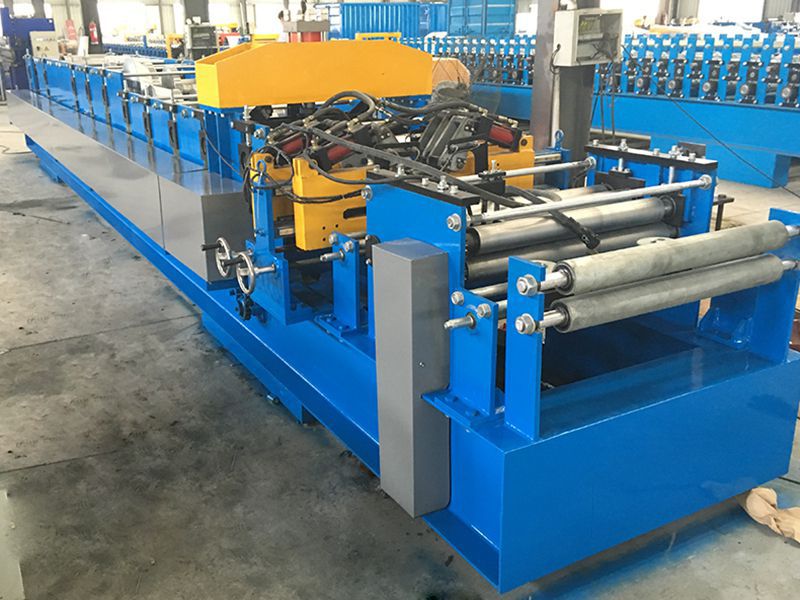

- Profileuse principale pour pannes
- Dérouleur manuel 3 tonnes
- Dispositif de guidage automatique
- Dispositif de remodelage automatique

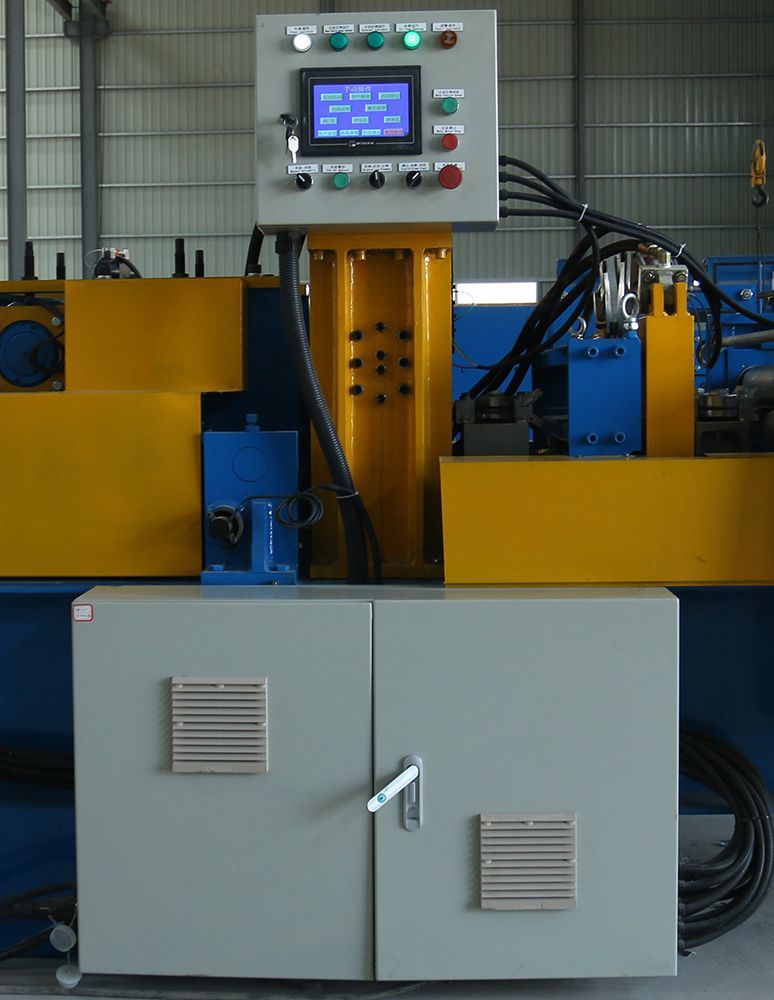

- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Système de moteur hydraulique

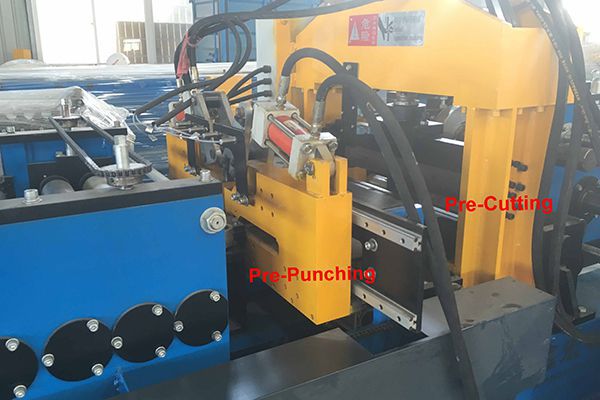

- Dispositif de préperforation (le client décide de la taille des trous de perforation)
- Dispositif de pré-découpe (possibilité de prévoir un dispositif de post-découpe)

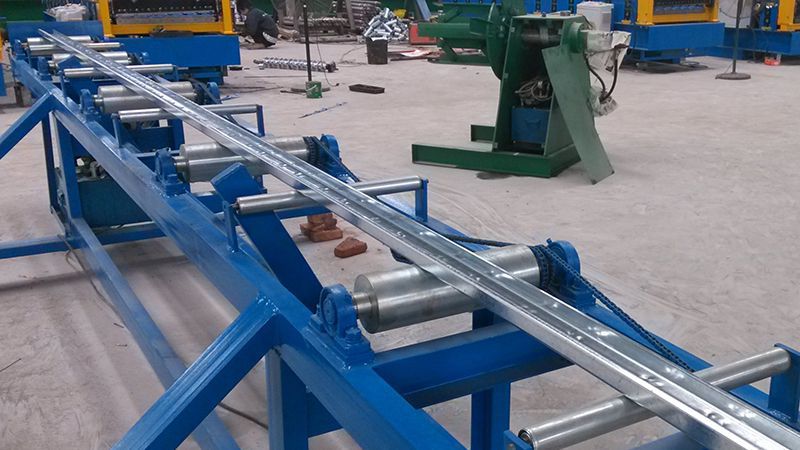

- Table de sortie
- Manuel d'utilisation
