Machine de profilage de rouleaux pour le montage de panneaux solaires

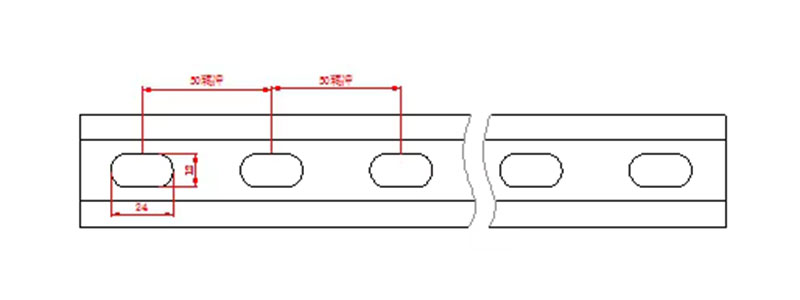

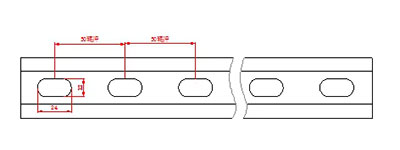

La machine de profilage de rouleaux pour le montage des panneaux solaires est une ligne de production intégrée conçue spécifiquement pour la fabrication de profils de canaux avec des trous oblongs de différentes tailles. Ceci la rend idéale pour les racks de systèmes solaires photovoltaïques. Ces profils métalliques réutilisables sont souvent utilisés pour les supports de tuyaux, de chemins de câbles, de conduits et les cadres de montage de panneaux solaires. Ceci offre une solution polyvalente dans plusieurs secteurs.

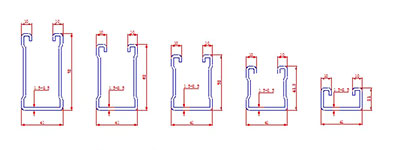

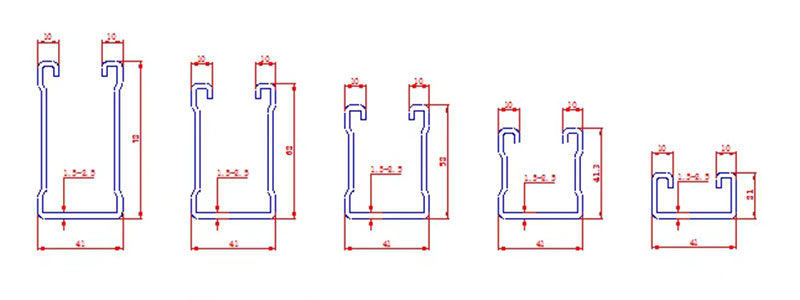

Tailles disponibles pour 41-21, 41-41, 41-52, 41-62, 41-72. Cinq types de profils qui sont formés avec un poinçonnage rotatif continu.
Spécifications| Matériau d'alimentation | Matière première | Q235/ Q345 |
| Épaisseur du matériau | 1.5-2.5mm | |
| Largeur du matériau | Approx. 98mm-200mm | |
| Dérouleur | Puissance du moteur principal | 3kW |
| Largeur de la bobine | 350mm | |
| Diamètre intérieur | 450-530mm | |
| Chargement maximal | Rouleaux 4T*2 | |

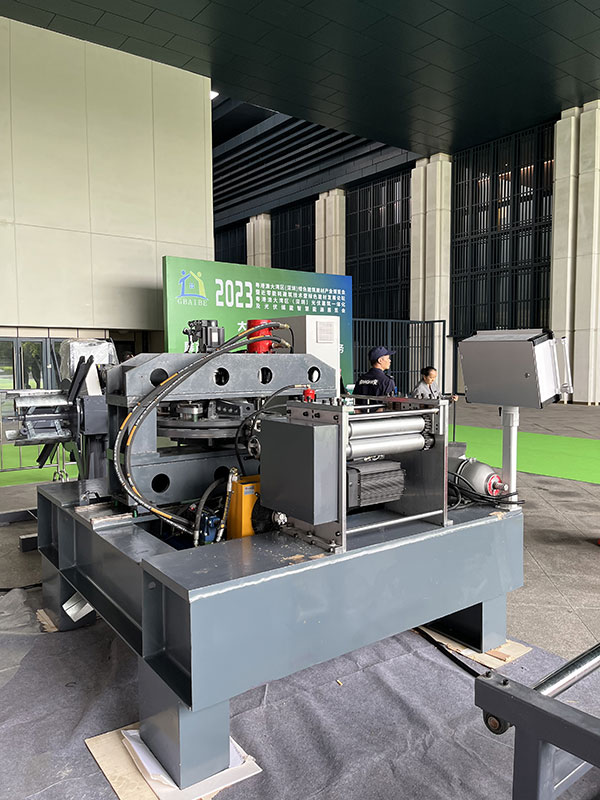

| Poinçonneuse rotative XHH300 | Puissance du moteur principal | 15kW |
| Puissance du moteur de levage | 3*0.37kW | |
| Vitesse de poinçonnage rotatif | 0-50m/min | |
| Épaisseur du matériau | 1.5-2.5mm | |
| Largeur de poinçonnage rotatif | 98-200mm | |
| Machine de profilage de rouleaux pour le montage de panneaux solaires ZD/C21-72 | Puissance du moteur principal | 2*22kW |
| Moteur pour le contrôle de la taille de la machine | 2*0.75kW | |
| Vitesse de profilage | 0-50m/min | |
| Largeur d'alimentation | 98-200mm | |
| Épaisseur du rouleau | 1.5-2.5 mm | |
| Étapes de profilage | 24 étapes | |
| Rouleaux | Acier Cr12Mov avec traitement thermique, placage au chrome dur | |
| Arbre | Acier 40Cr | |

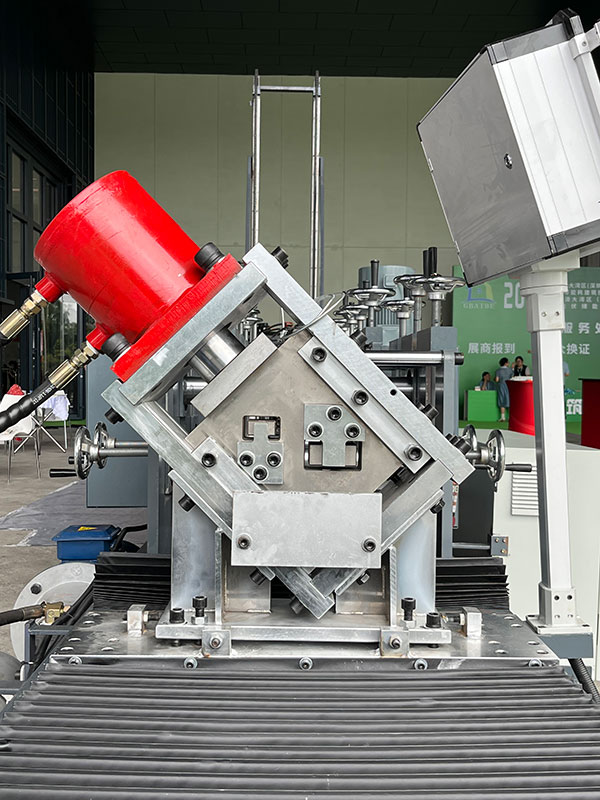

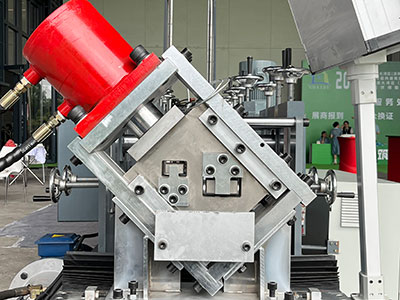

| Dispositif de coupe continue | Méthode de coupe | Post-découpe (pas de rebut générée) |
| Un jeu de lames pour chaque taille : 21x41 / 41x41 / 52x41 / 62x41 / 72x41 | ||
| Matériau de coupe | Cr12Mov | |
| Suivi de la puissance du moteur | 3kW (servomoteur) | |
| Station hydraulique | Puissance du moteur hydraulique | 4kW |
| Marque des pièces | YUKEN | |
| Volume du réservoir de carburant | 80L | |
| Système de contrôle | Marque | Delta |
| Tolérance de coupe | ±2 mm | |

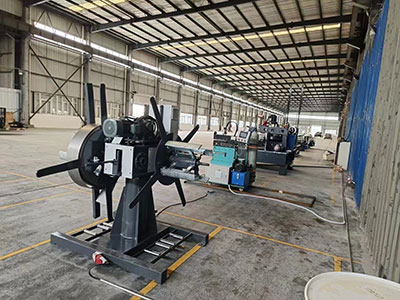

La configuration complète de l’équipement est personnalisée selon les exigences spécifiques du client. Les composants potentiels peuvent inclure un dérouleur, une unité de nivellement, un système de poinçonnage, une section de profilage de rouleaux, une unité de coupe, un support de matériaux, et plus encore.

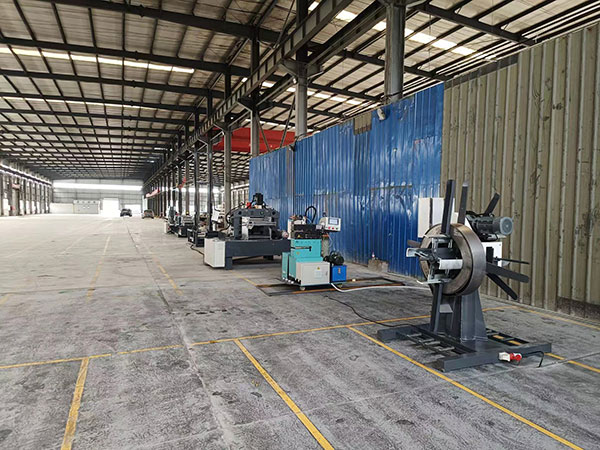

Dérouleur à double tête 4+4T

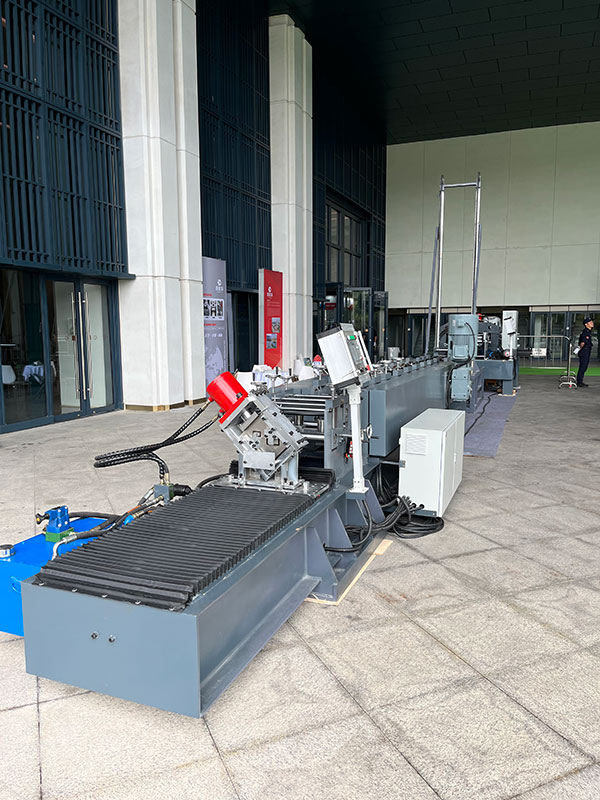

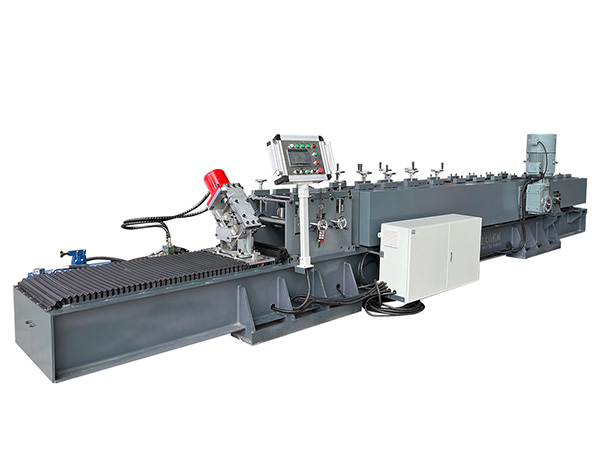

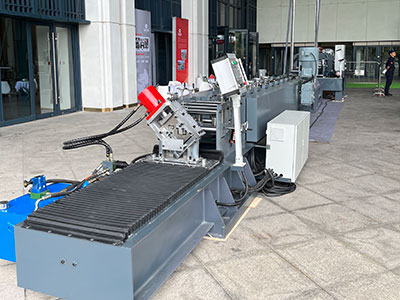

Machine de profilage de rouleaux pour le montage de panneaux solaires ZD/C21-72
Poinçonneuse à tourelle de grande vitesse

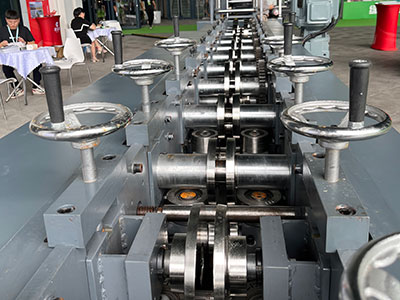

Rouleau de profilage
Matrice à rouleaux
Équipement complet pour la fabrication de supports de panneaux solaires
